1、工作原理

在可编程控制器的控制下，电机由变频器控制，带动旋转盘及采样斗转动，采样斗由起始位置（正上方）转动到下方，利用采样斗沿皮带横切运动，即采样斗的运行轨迹与皮带横截面的轨迹吻合，从皮带一侧接触皮带上的煤层开始刮采煤层，将一段完整的煤流横截面煤样收集到采样斗内，从而完成一次采样动作，所取煤样的各项参数符合国家标准GB475-1996《商品煤样采取方法》。

   设备优点：

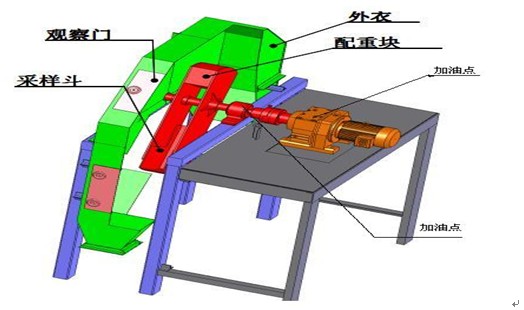

     ●采样盘上部设置有配重块,非采样状态下，配重块依靠自重停在下方，不影响输煤皮带正常工作。

     ●变频器控制启、停，无刹车，避免采样过程采样器发生故障，停在输煤皮带上，影响输煤皮带正常运行。

     ●配备挡煤板和压辊装置，避免掀翻皮带事故发生。

     ●不锈钢采样斗，三面设置调整橡胶板，可保证全断面采样。

2、主要参数：

●    设备功率：5.5kw(1.2米皮带及以下)7.5kw（1.4米皮带）

●    采样器开口150mm

●    旋转速度：39r/min
