设备工作的可靠性和它的生产效率以及使用寿命，取决于煤值和正确的使用以及精心的维护。

MQD/IVS系列煤炭采制样设备使用说明书主要供本设备的操作人员和维修人员使用。 务必在操作、维护保养之前，仔细地阅读本说明书，并且严格执行本说明书中有关操作和维护的规定。

主要结构及工作原理

主要结构：

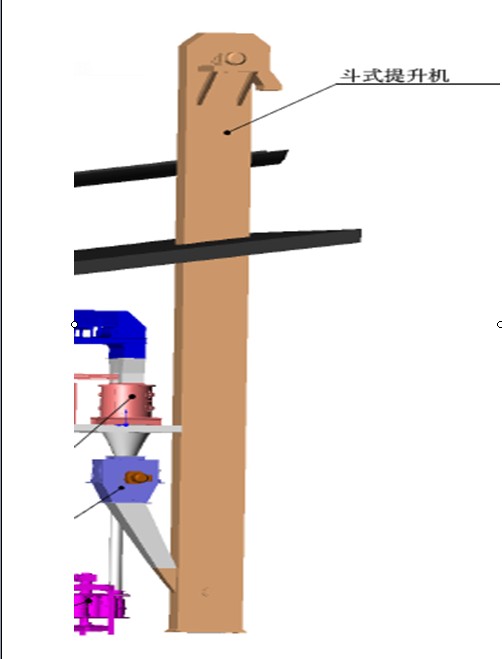

    DTJ160-A型斗式提升机主要有摆线针轮减速机、弹性联轴器、驱动辊筒、架体、拉紧辊筒、涨紧装置、装有料斗的输送带等组成。

工作原理：

    动力系统带动皮带筒转动，从而拉动装有料斗的皮带垂直运行达到均匀输送物料的目的。

作用及特点:

    DTJ160-A型斗式提升机是制样系统的主要输送设备之一，主要用于煤样、弃煤的垂直输送。

该机的主要特点：

1、 全密封结构，使物料在输送过程中水分的损失减少。

2、 实现连续的均匀送料。

3、 可实现90°垂直提升输送物料。

主要技术参数

带    宽：        200mm

料斗容积：        0.4L

输送带速度：      1.63m/s

送料最大粒度：    ≤40mm

适应水分：        ≤15%

电源电压：        380V

电机功率：        1.5kW

电机转速：        1450 r/min

保养、维护

    每天定时检查设备运行情况，每月进行一次预防性检修，检查各机构组件、紧固件是否松动，发现问题及时处理。设备运行一年小修一次，三年大修一次，使设备处于完好状态。

设备各活动部位，应定期加注润滑油，其中滚动轴承每周加注一次，大修时换油脂一次。减速机第一次加油运转一周后应更换新油，并将内部油污冲净。以后每3～6个月更换一次，运行中减速机体内储油量必须保持规定的油面高度，不宜过多或过少，加油可打开通气帽或油杯盖补充。

     润滑脂牌号： 合成锂基润滑脂 。

     减速机用油：VG220润滑油

机组上不准堆放杂物，保持设备整洁特别是各滑动部分、运动部分。

定期检查内腔的积煤情况并及时清理。

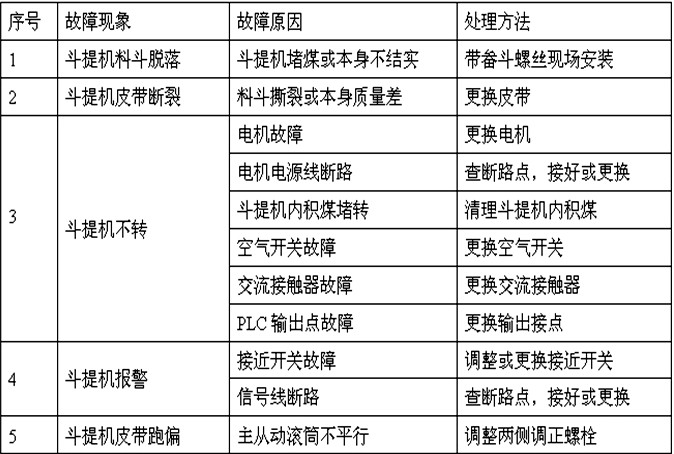

常见故障及解决措施

备品备件及易损件

皮带  DTJ160-04-01皮带为特制件，根据现场安装情况加工制作

联轴器橡胶圈1件  LGJ242I-LZ-02-04

料斗 DTJ160-04-02件数视皮带长度而定

轴承 22210、TY50908         各2件

联轴器 LGJ242I-LZ-02-04    2件
