设备工作的可靠性和它的生产效率以及使用寿命，取决于煤值和正确的使用以及精心的维护。

MQD/IVS系列煤炭采制样设备使用说明书主要供本设备的操作人员和维修人员使用。 务必在操作、维护保养之前，仔细地阅读本说明书，并且严格执行本说明书中有关操作和维护的规定。

工作原理

    该机立轴上设置有双层锤头和多层切刀，由进料斗进来的物料利用物料自重均匀给入，在自由坠落的过程中，首先被上层高速运行的锤头冲击，物料被击向反击板，反击板再将物料反弹向锤头和切刀，随物料的自重向锤头、切刀和反击板之间的冲撞，使物料粉碎，被粉碎的物料由底部排出机外。

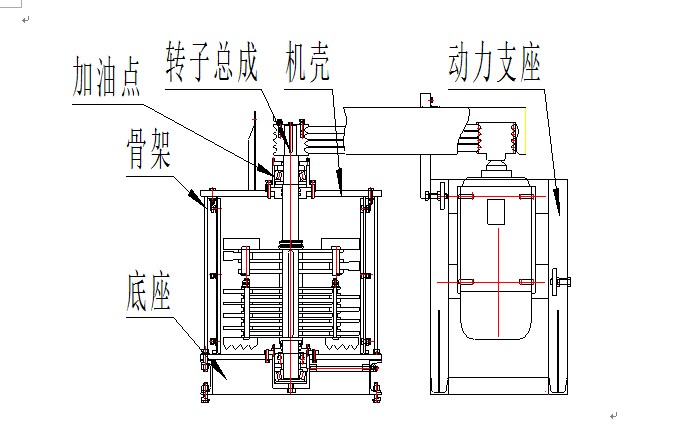

主要结构

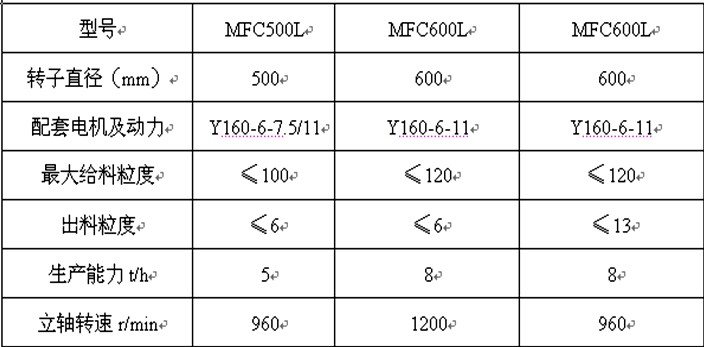

主要规格与技术参数

用途及特点

GJF600型立式粉碎机是制样系统的主要设备，不仅适用于中等硬度脆性物料（如煤块、石灰石、水泥熟料、石膏、硫铁矿石）的粉碎，还适用于电力、煤炭、建材、化工冶金等工业部门的原料粉碎系统。

该机是在吸收国外先进技术的基础上设计制造的一种高效粉碎设备。具有粉碎效率高，粉碎比大，磨损少、工作平稳、能耗低、维修方便等优点，对操作维修人员要求低，是一种理想的节能型粉碎设备。

保养、维护

定时加注润滑油脂，下轴承每周加注1-2次。润滑脂： ZL-1锂基润滑脂。

每月进行一次预防性检修，检查各机构组件、紧固件是否松动，发现问题及时处理。设备运行一年小修一次，三年大修一次，使设备处于完好状态。

定期检查内腔的积煤情况并及时清理。

机组上不准堆放杂物，保持设备整洁。

密封胶条应定期更换，以确保密封效果。

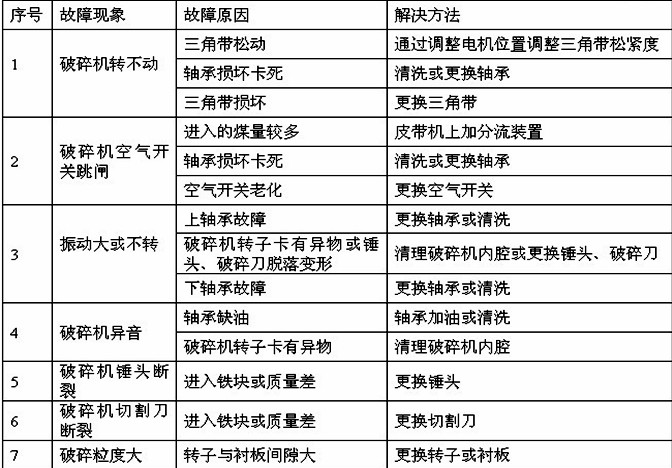

常见故障及解决措施

备品备件及易损件

锤头     MFC500L-08-07    6件65Mn

切割刀  MFC500-08-11     24件65Mn

轴承    30312   2件    6312-Z     1件
