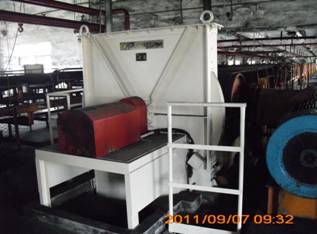

MTC系列皮带端部采制样装置由端部采样器、给料机、破碎机、缩分器、样品收集器、余煤处理设备和电控系统组成。

　　端部采样器主要由采样板、采样斗、驱动装置等组成。

工作原理

端部采样器安装在输煤皮带端部位置(皮带机头罩和漏斗处)。在PLC的控制下减速机转动，采样斗由起始位置(正上方)开始旋转，以一定的速度垂直切割抛物线轨迹下落的煤流后获得一个全断面子样，然后继续平稳运行至起始位置。子样经溜槽和初级给料机，均匀进入破碎所分单元，获得粒度6-13mm的样品，缩分后样品进入样品收集器上的样桶内，余煤则直接或通过余煤双向给料机排入到下级皮带随煤流带走。

电气控制

电气控制为PLC控制，具备远程自动控制、就地手动控制、就地自动控制三种方式，并实现与皮带机连锁运行；有故障自诊断功能、故障连锁自动停机、保护及远程报警信号输出功能；利用接近开关监视设备运转情况，遇有异常情况，可编程控制器通过接近开关反馈的信号将主机电源切断，同时发出报警信号，直到设备异常消除为止。

系统与外部的接口信号如下：皮带机的运行输入信号，用于设备启动；远程采样启动信号，用于采样设备的启动；远程制样启动信号，用于制样设备的启动；采样机发生故障时输出信号，用户可将此信号接到输煤控制室用于报警或停机；制样设备故障输出信号；远程控制转换输出信号。

产品特点：

1、 采样器安装在皮带端部，独特的盘式结构，与皮带没有任何接触，可避免损伤皮带和“掀翻皮带”的事故发生。

2、 采样斗的开口宽度和切割线速度符合国标要求。

3、 设备外形设计合理，可有效的防止堵煤、漏粉等现象。

4、 采样器电机由变频器控制、起停平稳，延长了设备的使用寿命。

5、 采样斗更换方便，采用不锈钢制作，避免粘煤混样；采样板采用耐磨材质制作。

6、 具有手动、自动、远程三种工作方式，并实现与输煤皮带联锁运行。
